Краткий обзор предыдущей лекции

  • Рандомизированное умножение матриц
  • Оценка следа по методу Хатчинсона
  • Рандомизированное SVD
  • Метод Качмажа

План сегодняшней лекции

  • Простая тема в параллельных вычислениях в линейной алгебре (на примере умножения матрицы на вектор)
  • Часть о разреженных матрицах (с отдельным планом)

Матрицы большого размера

  • Если размер плотной матрицы огромен, то она не может быть сохранена в памяти
  • Возможные варианты
    • Эта матрица структурированная, например, блочная теплицева с теплицевыми блоками (следующие лекции). Тогда возможно сжатое хранение
    • Для неструктурированных плотных матриц помогает распределенная память
    • MPI для обработки матриц с распределенным хранением

Распределенная память и MPI

  • Разделение матрицы на блоки и хранение их на разных машинах
  • Каждая машина имеет свое собственное адресное пространство и не может повредить данные на других машинах
  • В этом случае машины взаимодействуют друг с другом для объединения результатов вычислений
  • MPI (Message Passing Interface) - это стандарт для параллельных вычислений в распределенной памяти

Пример: умножение матрицы на вектор

  • Предположим, что вы хотите вычислить Ax, и матрица A не может быть сохранена в доступной памяти
  • Тогда вы можете разделить её на блоки и распределить блоки на отдельные машины
  • Возможные стратегии
    • 1D блочное разделение разбивает только строки на блоки
    • 2D блочное разделение разбивает как строки, так и столбцы

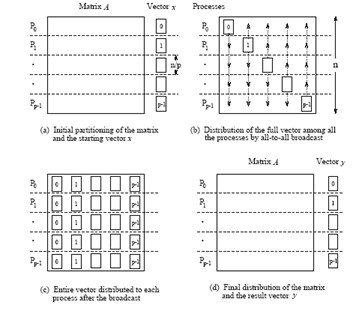

1D blocking scheme

Total time of computing matvec with 1D blocking

  • Each machine has $n / p $ complete rows and n / p elements of vector
  • Total operations are n^2 / p
  • Total time for sending and writing data are t_s \log p + t_w n, where t_s time unit for sending and t_w time unit for writing

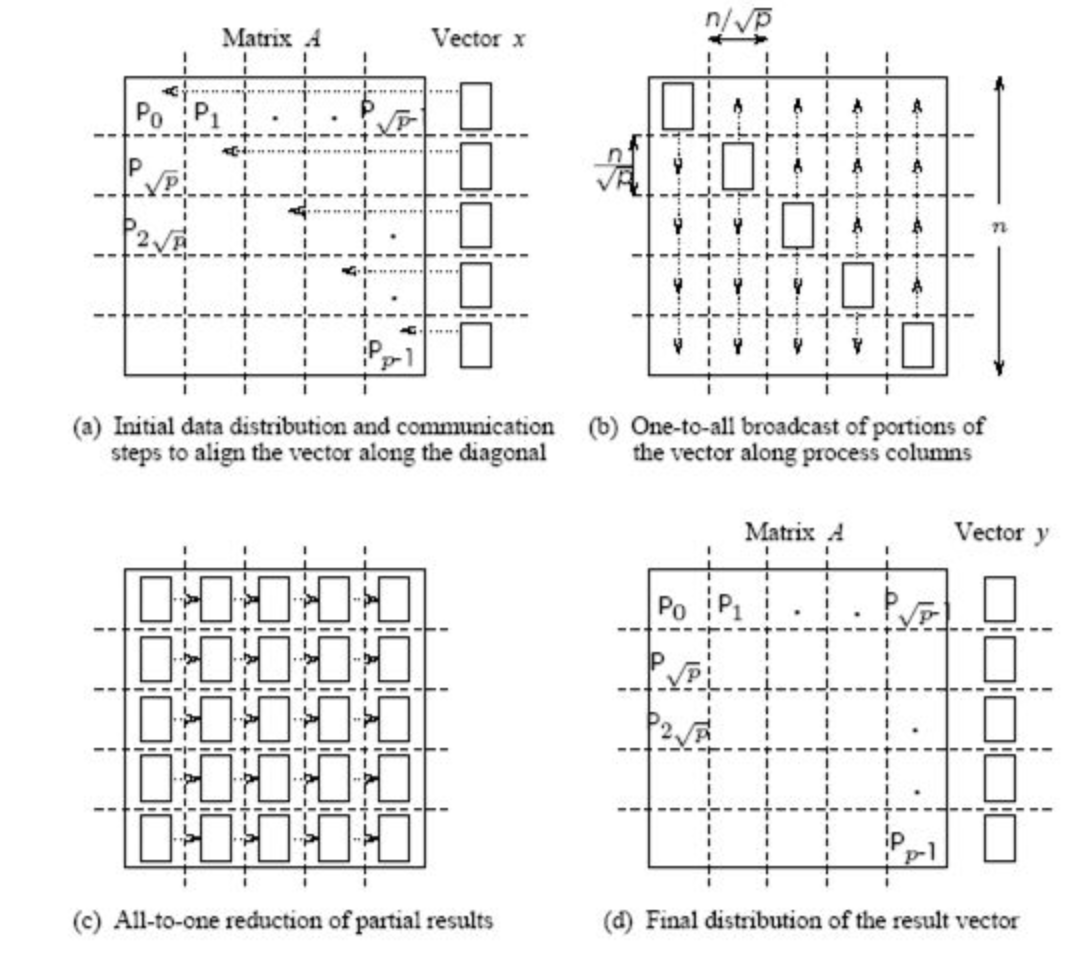

2D blocking scheme

Общее время вычисления умножения матрицы на вектор с 2D блочным разделением

  • Каждая машина имеет блок размера n / \sqrt{p} и n / \sqrt{p} элементов вектора
  • Общее количество операций составляет n^2 / p
  • Общее время для отправки и записи данных приблизительно равно t_s \log p + t_w (n/\sqrt{p}) \log p, где t_s - единица времени для отправки, а t_w - единица времени для записи

Пакеты, поддерживающие распределенное хранение

В Python вы можете использовать mpi4py для параллельного программирования вашего алгоритма.

  • PyTorch поддерживает распределенное обучение и хранение данных, подробности здесь

Резюме по обработке больших неструктурированных матриц

  • Распределенный способ хранения
  • MPI
  • Пакеты, использующие параллельные вычисления
  • Различные стратегии блочного разделения

Введение в разреженные матрицы

  • Для задач плотной линейной алгебры мы ограничены памятью для хранения полной матрицы, это N^2 параметров.

  • Класс разреженных матриц, где большинство элементов равны нулю, позволяет нам как минимум хранить такие матрицы.

Вопрос в том, можем ли мы:

  • решать линейные системы
  • решать задачи на собственные значения

с разреженными матрицами

План следующей части лекции

Теперь мы поговорим о разреженных матрицах, где они возникают, как мы их храним, как мы с ними работаем.

  • Форматы: список списков и формат сжатых разреженных строк, связь с графами
  • Умножение матрицы на вектор
  • Параллельная обработка разреженных матриц
  • Быстрые прямые решатели для метода Гаусса (начало)

Применения разреженных матриц

Разреженные матрицы возникают в:

  • дифференциальных уравнениях в частных производных (ДУЧП), математическом моделировании
  • анализе графов, например, при анализе социальных сетей
  • рекомендательных системах
  • везде, где отношения между объектами являются “разреженными”.

Разреженные матрицы повсеместны в ДУЧП

Простейшее дифференциальное уравнение в частных производных (ДУЧП), называемое

Уравнение Лапласа:

\Delta T = \frac{\partial^2 T}{\partial x^2} + \frac{\partial^2 T}{\partial y^2} = f(x,y), \quad x,y\in \Omega\equiv[0,1]^2,

T_{\partial\Omega} = 0.

Discretization

\frac{\partial^2 T}{\partial x^2} \approx \frac{T(x+h) + T(x-h) - 2T(x)}{h^2} + \mathcal{O}(h^2),

same for \frac{\partial^2 T}{\partial y^2}, and we get a linear system.
First, let us consider one-dimensional case:

После дискретизации одномерного уравнения Лапласа с граничными условиями Дирихле мы получаем

\frac{u_{i+1} + u_{i-1} - 2u_i}{h^2} = f_i,\quad i=1,\dots,N-1

u_{0} = u_N = 0 или в матричной форме

A u = f, и (для n = 5) A=-\frac{1}{h^2}\begin{bmatrix} 2 & -1 & 0 & 0 & 0\\ -1 & 2 & -1 & 0 &0 \\ 0 & -1 & 2& -1 & 0 \\ 0 & 0 & -1 & 2 &-1\\ 0 & 0 & 0 & -1 & 2 \end{bmatrix}

Матрица является трехдиагональной и разреженной
(а также теплицевой: все элементы на диагонали одинаковы)

Блочная структура в 2D

В двух измерениях мы получаем уравнение вида

-\frac{4u_{ij} -u_{(i-1)j} - u_{(i+1)j} - u_{i(j-1)}-u_{i(j+1)}}{h^2} = f_{ij},

или в форме кронекерова произведения

\Delta_{2D} = \Delta_{1D} \otimes I + I \otimes \Delta_{1D},

где \Delta_{1D} - одномерный оператор Лапласа, а \otimes - кронекерово произведение матриц.

Для матриц A\in\mathbb{R}^{n\times m} и B\in\mathbb{R}^{l\times k} их кронекерово произведение определяется как блочная матрица вида

A\otimes B = \begin{bmatrix}a_{11}B & \dots & a_{1m}B \\ \vdots & \ddots & \vdots \\ a_{n1}B & \dots & a_{nm}B\end{bmatrix}\in\mathbb{R}^{nl\times mk}.

В блочной матричной форме 2D-матрица Лапласа может быть записана в следующем виде:

A = -\frac{1}{h^2}\begin{bmatrix} \Delta_1 + 2I & -I & 0 & 0 & 0\\ -I & \Delta_1 + 2I & -I & 0 &0 \\ 0 & -I & \Delta_1 + 2I & -I & 0 \\ 0 & 0 & -I & \Delta_1 + 2I &-I\\ 0 & 0 & 0 & -I & \Delta_1 + 2I \end{bmatrix}

Краткий список свойств кронекерова произведения
  • Оно билинейно
  • (A\otimes B) (C\otimes D) = AC \otimes BD
  • Пусть \mathrm{vec}(X) - векторизация матрицы X по столбцам. Тогда \mathrm{vec}(AXB) = (B^T \otimes A) \mathrm{vec}(X).

Разреженные матрицы помогают в вычислительной теории графов

  • Графы представляются матрицей смежности, которая обычно разрежена
  • Численное решение задач теории графов основано на обработке этой разреженной матрицы
    • Обнаружение сообществ и кластеризация графов
    • Обучение ранжированию
    • Случайные блуждания
    • Другие
  • Пример: вероятно, самый большой общедоступный граф гиперссылок состоит из 3,5 миллиардов веб-страниц и 128 миллиардов гиперссылок, подробнее см. здесь
  • Графы среднего масштаба для тестирования ваших алгоритмов доступны в Стэнфордской коллекции больших сетевых данных

Коллекция разреженных матриц SuiteSparse (ранее известная как коллекция разреженных матриц Флориды)

Больше разреженных матриц вы можете найти в коллекции матриц SuiteSparse, которая содержит различные типы матриц для разных приложений.

from IPython.display import IFrame
IFrame("http://yifanhu.net/GALLERY/GRAPHS/search.html", width=700, height=450)

Sparse matrices and deep learning

  • DNN has a lot of parameters
  • Some of them may be redundant
  • How to prune the parameters without significantly accuracy reduction?
  • Sparse variational dropout method leads to significantly sparse filters in DNN almost without accuracy decreasing: the idea of pruning

Разреженная матрица: построение

  • Мы можем создать разреженную матрицу, используя пакет scipy.sparse (на самом деле это не лучший пакет для разреженных матриц)

  • Мы можем работать с действительно большими размерами (по крайней мере, для хранения этой матрицы в памяти)

Обратите внимание на следующие функции - Создание разреженных матриц с заданными диагоналями spdiags - Кронекерово произведение разреженных матриц kron - Также для разреженных матриц перегружена арифметика

import numpy as np
import scipy as sp
import scipy.sparse
from scipy.sparse import csc_matrix, csr_matrix
import matplotlib.pyplot as plt
import scipy.linalg
import scipy.sparse.linalg
%matplotlib inline
n = 128
ex = np.ones(n);
lp1 = sp.sparse.spdiags(np.vstack((ex,  -2*ex, ex)), [-1, 0, 1], n, n, 'csr');
e = sp.sparse.eye(n)
A = sp.sparse.kron(lp1, e) + sp.sparse.kron(e, lp1)
A = csc_matrix(A)

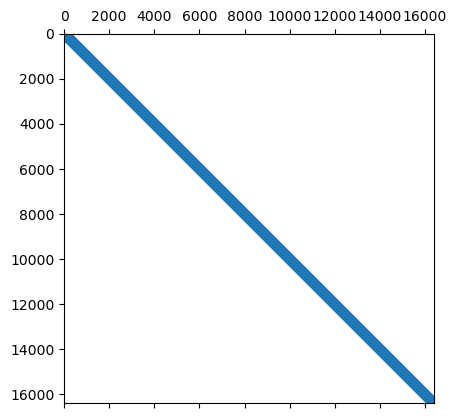

plt.spy(A, aspect='equal', marker='.', markersize=5)

Структура разреженности

  • Команда spy отображает структуру разреженности матрицы: пиксель (i, j) отображается, если соответствующий элемент матрицы ненулевой.

  • Структура разреженности действительно важна для понимания сложности алгоритмов разреженной линейной алгебры.

  • Часто для анализа “насколько сложна” матрица достаточно только структуры разреженности.

Разреженная матрица: определение

  • Определение “разреженной матрицы” заключается в том, что количество ненулевых элементов намного меньше общего числа элементов.

  • Вы можете выполнять основные операции линейной алгебры (в первую очередь решение линейных систем) быстрее, чем при работе с полной матрицей.

Что нам нужно выяснить, чтобы понять, как это работает на самом деле

  • Вопрос 1: Как хранить разреженную матрицу в памяти?

  • Вопрос 2: Как быстро умножать разреженную матрицу на вектор?

  • Вопрос 3: Как быстро решать линейные системы с разреженными матрицами?

Хранение разреженных матриц

Существует множество форматов хранения, важные из них:

  • COO (Координатный формат)
  • LIL (Списки списков)
  • CSR (сжатая разреженная строка)
  • CSC (сжатый разреженный столбец)
  • Блочные варианты

В scipy есть конструкторы для каждого из этих форматов, например

Координатный формат (COO)

Простейший формат - это использование координатного формата для представления разреженной матрицы в виде позиций и значений ненулевых элементов.

Основные недостатки

  • Не оптимален по хранению (почему?)
  • Не оптимален для умножения матрицы на вектор (почему?)
  • Не оптимален для удаления элементов, так как нужно выполнить nnz операций, чтобы найти один элемент (это хорошо в формате LIL)

Первые два недостатка решаются форматом сжатой разреженной строки (CSR).

Сжатая разреженная строка (CSR)

В формате CSR матрица хранится в виде 3 различных массивов:

Разреженные матрицы в PyTorch и Tensorflow

  • PyTorch поддерживает разреженные матрицы, хранящиеся в формате COO
  • Неполная обратная операция для этих матриц, см. сводку здесь
  • Tensorflow также поддерживает разреженные матрицы в формате COO
  • Список поддерживаемых операций находится здесь, и поддержка градиентов также ограничена

CSR помогает в умножении разреженной матрицы на вектор (SpMV)

Давайте проведем короткий тест на время выполнения

import numpy as np
import scipy as sp
import scipy.sparse
import scipy.sparse.linalg
from scipy.sparse import csc_matrix, csr_matrix, coo_matrix
import matplotlib.pyplot as plt
%matplotlib inline
n = 1024
ex = np.ones(n);
lp1 = sp.sparse.spdiags(np.vstack((ex,  -2*ex, ex)), [-1, 0, 1], n, n, 'csr');
e = sp.sparse.eye(n)
A = sp.sparse.kron(lp1, e) + sp.sparse.kron(e, lp1)
A = csr_matrix(A)
rhs = np.ones(n * n)
B = coo_matrix(A)
%timeit A.dot(rhs)
%timeit B.dot(rhs)
3.24 ms ± 74.4 μs per loop (mean ± std. dev. of 7 runs, 100 loops each)
19.7 ms ± 379 μs per loop (mean ± std. dev. of 7 runs, 100 loops each)

Как видите, CSR работает быстрее, и для более неструктурированных шаблонов выигрыш будет еще больше.

Разреженные матрицы и эффективность

  • Разреженные матрицы дают снижение вычислительной сложности.
  • Но они не очень хороши для параллельной/GPU реализации.
  • Они не дают максимальной эффективности из-за случайного доступа к данным.
  • Обычно пиковая эффективность в 10\%-15\% считается хорошей.

Вспомним, как мы измеряем эффективность операций линейной алгебры

Стандартный способ измерения эффективности операций линейной алгебры на конкретной вычислительной архитектуре - использовать flops (количество операций с плавающей точкой в секунду)

Мы можем измерить пиковую эффективность обычного умножения матрицы на вектор.

import numpy as np
import time
n = 4000
k = 1400
a = np.random.randn(n, n)
v = np.random.randn(n, k)
t = time.time()
np.dot(a, v)
t = time.time() - t
print('Time: {0: 3.1e}, Efficiency: {1: 3.1e} Gflops'.\
      format(t,  ((k*2 * n ** 2)/t) / 10 ** 9))
Time:  9.0e-02, Efficiency:  5.0e+02 Gflops
import scipy as sp
n = 4000
k = 2000
ex = np.ones(n)
a = sp.sparse.spdiags(np.vstack((ex,  -2*ex, ex)), [-1, 0, 1], n, n, 'csr');
rhs = np.random.randn(n, k)
t = time.time()
a.dot(rhs)
t = time.time() - t
print('Time: {0: 3.1e}, Efficiency: {1: 3.1e} Gflops'.\
      format(t,  (3 * n * k) / t / 10 ** 9))
Time:  8.1e-03, Efficiency:  3.0e+00 Gflops

Случайный доступ к данным и кэш-промахи

  • Изначально все элементы матрицы и вектора хранятся в оперативной памяти (RAM)
  • Если вы хотите вычислить произведение матрицы на вектор, часть элементов матрицы и вектора перемещается в кэш (быстрая память малого объема, см. (лекцию об алгоритме Штрассена))
  • После этого процессор берет данные из кэша для обработки и возвращает результат также в кэш
  • Если процессору нужны данные, которых еще нет в кэше, такая ситуация называется кэш-промахом
  • При кэш-промахе требуемые данные перемещаются из оперативной памяти в кэш

Вопрос: что если в кэше нет свободного места?

  • Чем больше кэш-промахов, тем медленнее вычисления

CSR sparse matrix by vector product

Переупорядочение уменьшает кэш-промахи

  • Если ja хранит последовательные элементы, то они будут перемещены в кэш вместе, и количество кэш-промахов уменьшается

  • Это происходит, когда разреженная матрица является ленточной или по крайней мере блочно-диагональной

  • Мы можем преобразовать заданную разреженную матрицу в ленточную или блочно-диагональную с помощью перестановок

  • Пусть P - матрица перестановки строк, а Q - матрица перестановки столбцов

  • A_1 = PAQ - матрица, которая имеет меньшую ширину ленты, чем A

  • y = Ax \to \tilde{y} = A_1 \tilde{x}, где \tilde{x} = Q^{\top}x и \tilde{y} = Py

  • Разделенная блочно-диагональная форма - это кэш-независимый формат для произведения разреженной матрицы на вектор

  • Это можно расширить для 2D, где разделены не только строки, но и столбцы

Пример, как выглядит переупорядочение

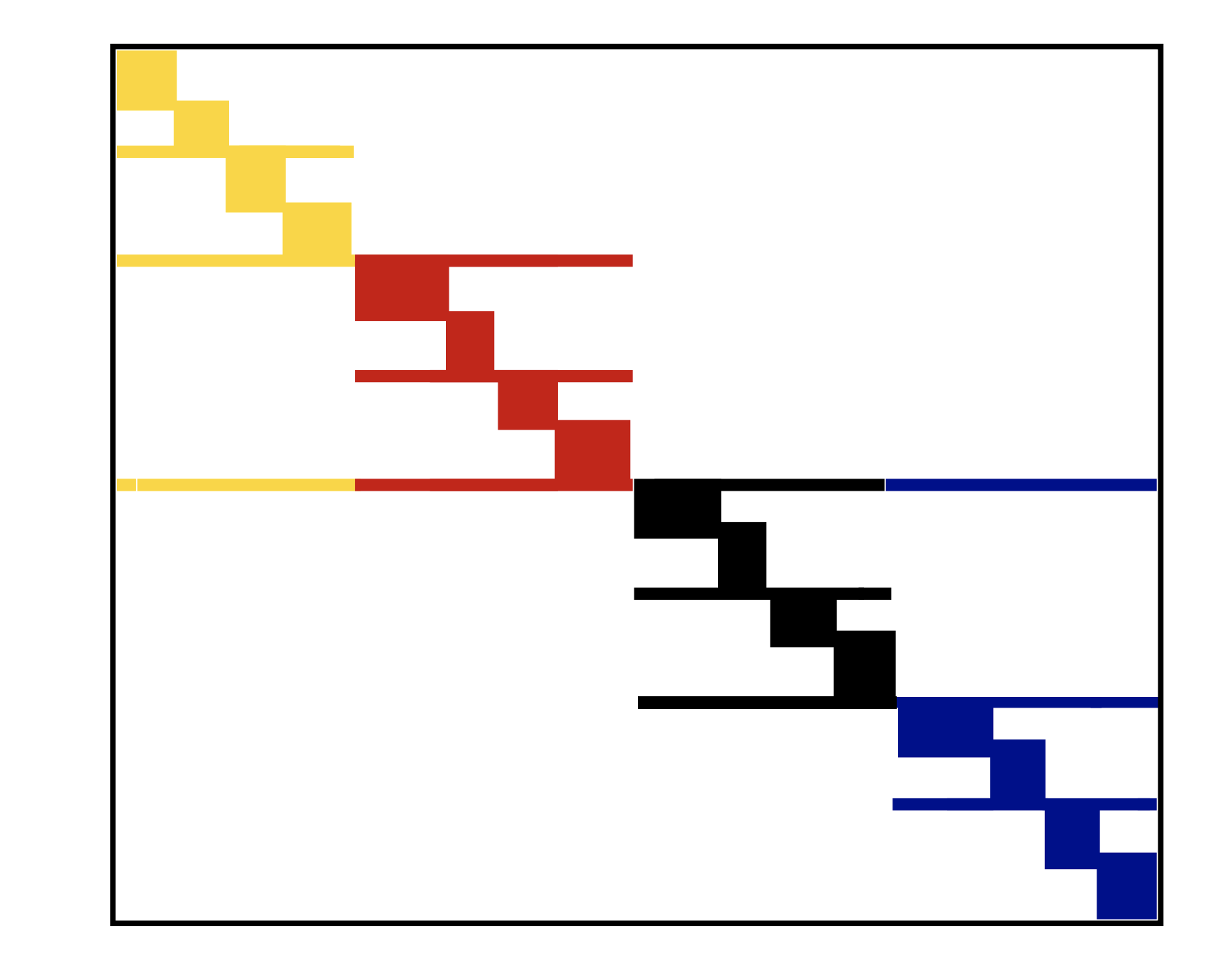

  • SBD in 1D

Произведение разреженной транспонированной матрицы на вектор

  • В некоторых случаях важно вычислить не только Ax для разреженной A, но и A^{\top}x
  • Более подробно это будет обсуждаться в лекции о методах Крылова для несимметричных линейных систем
  • Транспонирование вычислительно затратно
  • Здесь предложен формат хранения compressed sparse block, подходящий для этого случая

Compressed sparse block (CSB)

  • Разделение матрицы на блоки
  • Хранение индексов блоков и индексов данных внутри каждого блока
  • Таким образом, достигается разумное количество битов для хранения индексов
  • Порядок блоков и элементов внутри блоков важен для параллельной реализации
  • Переключение между строками блоков и столбцами блоков делает этот формат подходящим для умножения транспонированной матрицы на вектор

Решение линейных систем с разреженными матрицами

  • Прямые методы
    • LU-разложение
    • Ряд методов переупорядочения для минимизации заполнения
  • Методы Крылова

Давайте начнем с небольшой демонстрации решения разреженной линейной системы…

import matplotlib.pyplot as plt
n = 512
ex = np.ones(n);
lp1 = sp.sparse.spdiags(np.vstack((ex,  -2*ex, ex)), [-1, 0, 1], n, n, 'csr');
e = sp.sparse.eye(n)
A = sp.sparse.kron(lp1, e) + sp.sparse.kron(e, lp1)
#A = csr_matrix(A)
rhs = np.ones(n * n)
sol = sp.sparse.linalg.spsolve(A, rhs)

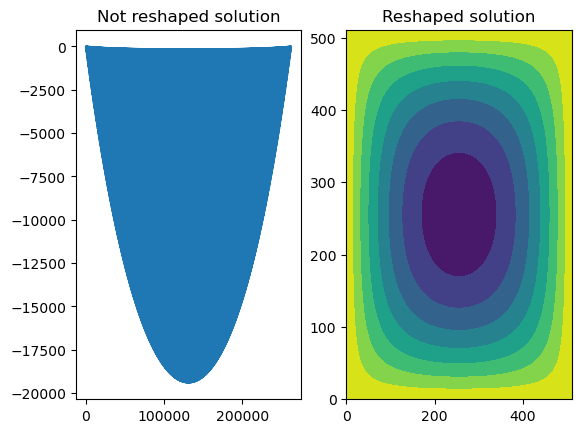

_, (ax1, ax2) = plt.subplots(1, 2)
ax1.plot(sol)
ax1.set_title('Not reshaped solution')
ax2.contourf(sol.reshape((n, n), order='f'))
ax2.set_title('Reshaped solution')
Text(0.5, 1.0, 'Reshaped solution')

Основные выводы

  • О параллельном умножении матрицы на вектор и различных способах блочного разделения.
  • Формат CSR для хранения
  • Проблемы кэширования и параллельной обработки в работе с разреженными матрицами
  • Переупорядочение и блочное разделение как способы решения этих проблем

Questions?

from IPython.core.display import HTML
def css_styling():
    styles = open("./styles/custom.css", "r").read()
    return HTML(styles)
css_styling()
