Предыдущая лекция

  • Пиковая производительность алгоритма
  • Сложность алгоритмов умножения матриц
  • Идея блочного разбиения (почему это хорошо?)

Сегодняшняя лекция

  • Ранг матрицы
  • Скелетное разложение
  • Аппроксимация низкого ранга
  • Сингулярное разложение (SVD)
  • Применения SVD

Матрицы и линейные пространства

  • Матрицу можно рассматривать как последовательность векторов, которые являются столбцами матрицы:

A = [a_1, \ldots, a_m],

где a_m \in \mathbb{C}^{n\times 1}.

  • Произведение матрицы на вектор эквивалентно взятию линейной комбинации этих столбцов

y = Ax \quad \Longleftrightarrow \quad y = a_1 x_1 + a_2 x_2 + \ldots +a_m x_m.

  • Это частный случай блочной матричной нотации (столбцы также являются блоками), которую мы уже видели (разбиение на блоки для соответствия кэш-памяти, алгоритм Штрассена).

Линейная зависимость

Определение. Векторы a_i называются линейно зависимыми, если существуют одновременно ненулевые коэффициенты x_i такие, что

\sum_i a_i x_i = 0,

или в матричной форме

Ax = 0, \quad \Vert x \Vert \ne 0.

В этом случае мы говорим, что матрица A имеет нетривиальное нуль-пространство (или ядро), обозначаемое N(A) (или \text{ker}(A)).

Векторы, которые не являются линейно зависимыми, называются линейно независимыми.

Линейное (векторное) пространство

Линейное пространство, натянутое на векторы \{a_1, \ldots, a_m\}, определяется как множество всех возможных векторов вида

\mathcal{L}(a_1, \ldots, a_m) = \left\{y: y = \sum_{i=1}^m a_i x_i, \, \forall x_i, \, i=1,\dots, n \right\},

В матричной форме линейное пространство - это множество всех y таких, что

y = A x.

Это множество также называется областью значений (или образом) матрицы, обозначаемой \text{range}(A) (или \text{im}(A)) соответственно.

Размерность линейного пространства

  • Размерность линейного пространства \text{im}(A), обозначаемая как \text{dim}\, \text{im} (A), это минимальное количество векторов, необходимых для представления каждого вектора из \text{im} (A).

  • Размерность \text{im}(A) имеет прямую связь с рангом матрицы.

Ранг матрицы

  • Ранг матрицы A - это максимальное число линейно независимых столбцов в матрице A, или размерность пространства столбцов = \text{dim} \, \text{im}(A).

  • Вы также можете использовать линейные комбинации строк для определения ранга, т.е. формально существуют два ранга: столбцовый ранг и строчный ранг матрицы.

Теорема
Размерность пространства столбцов матрицы равна размерности пространства её строк.

Доказательство

  • В матричной форме этот факт можно записать как \mathrm{dim}\ \mathrm{im} (A) = \mathrm{dim}\ \mathrm{im} (A^\top).

  • Таким образом, существует единственный ранг!

Матрица полного ранга

  • Матрица A \in \mathbb{R}^{m \times n} называется матрицей полного ранга, если \mathrm{rank}(A) = \min(m, n).

Предположим, у нас есть линейное пространство, порожденное n векторами. Пусть эти векторы случайны, с элементами из стандартного нормального распределения \mathcal{N}(0, 1).

В: Какова вероятность того, что это подпространство имеет размерность m < n?

О: Случайная матрица имеет полный ранг с вероятностью 1.

Скелетное разложение

Очень полезным представлением для вычисления ранга матрицы является скелетное разложение, которое тесно связано с рангом. Это разложение объясняет, почему и как матрицы низкого ранга могут быть сжаты.

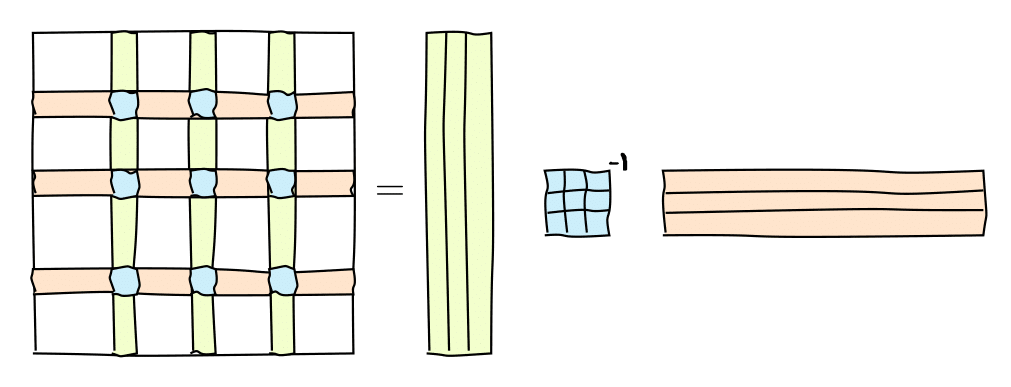

Его можно графически представить следующим образом:
или в матричной форме

A = C \widehat{A}^{-1} R,

где C - это некоторые k=\mathrm{rank}(A) столбцов матрицы A, R - некоторые k строк матрицы A, а \widehat{A} - невырожденная подматрица на их пересечении.

Замечание

Мы еще формально не определили обратную матрицу, поэтому напомним:

  • Обратной матрицей для матрицы P является матрица Q = P^{-1} такая, что P Q = QP = I.
  • Если матрица квадратная и имеет полный ранг, то обратная матрица существует.

Доказательство скелетного разложения

  • Пусть C\in \mathbb{C}^{n\times k} - это k столбцов, основанных на невырожденной подматрице \widehat{A}. Следовательно, они линейно независимы.

  • Возьмем любой другой столбец a_i матрицы A. Тогда a_i можно представить как линейную комбинацию столбцов C, т.е. a_i = C x_i, где x_i - вектор коэффициентов.

  • a_i = C x_i - это n уравнений. Мы берем k уравнений из них, соответствующих строкам, содержащим \widehat{A}, и получаем уравнение

\widehat{r}_i = \widehat{A} x_i \quad \Longrightarrow \quad x_i = \widehat{A}^{-1} \widehat r_i

Таким образом, a_i = C\widehat{A}^{-1} \widehat r_i для каждого i и

A = [a_1,\dots, a_m] = C\widehat{A}^{-1} R.

Более подробный взгляд на скелетное разложение

  • Любая матрица ранга r может быть записана в форме

A = C \widehat{A}^{-1} R,

где C имеет размер n \times r, R имеет размер r \times m и \widehat{A} имеет размер r \times r, или

A = UV,

где U и V не являются уникальными, например, U = C \widehat{A}^{-1}, V=R.

  • Форма A = U V является стандартной для скелетного разложения.

  • Таким образом, каждая матрица ранга r может быть записана как произведение “тонкой” (“высокой”) матрицы U на “широкую” (“короткую”) матрицу V.

В индексной форме это

a_{ij} = \sum_{\alpha=1}^r u_{i \alpha} v_{\alpha j}.

Для ранга 1 имеем

a_{ij} = u_i v_j,

т.е. это разделение индексов, и матрица ранга r является суммой матриц ранга 1!

Хранение

Интересно отметить, что для матрицы ранга r

A = U V

можно хранить только U и V, что дает нам (n+m) r параметров, поэтому это может использоваться для сжатия. Мы также можем вычислять произведение матрицы на вектор Ax гораздо быстрее:

  • Умножение y = Vx требует \mathcal{O}(mr) операций.
  • Умножение z = Uy требует \mathcal{O}(nr) операций.

То же самое работает для сложения, поэлементного умножения и т.д. Для сложения:

A_1 + A_2 = U_1 V_1 + U_2 V_2 = [U_1|U_2] [V_1^\top|V_2^\top]^\top

#A fast matrix-by-vector product demo
import numpy as np
n = 4096
r = 10
u = np.random.normal(size=(n, r))
v = np.random.normal(size=(n, r))
a = u @ v.T
x = np.random.normal(size=(n,))
print(n*n/(2*n*r))
%timeit a @ x
%timeit u @ (v.T @ x)
204.8
2.39 ms ± 114 μs per loop (mean ± std. dev. of 7 runs, 100 loops each)
29.3 μs ± 293 ns per loop (mean ± std. dev. of 7 runs, 10,000 loops each)

Computing matrix rank

We can also try to compute the matrix rank using the built-in np.linalg.matrix_rank function

#Computing matrix rank
import numpy as np
n = 50
a = np.ones((n, n))
print('Rank of the matrix:', np.linalg.matrix_rank(a))
b = a + 1e-7 * np.random.randn(*a.shape)
print('Rank of the matrix:', np.linalg.matrix_rank(b, tol=1e-7))

a = np.eye(2000)*0.1
np.linalg.det(a)
Rank of the matrix: 1
Rank of the matrix: 46
np.float64(0.0)

Таким образом, малые возмущения могут существенно влиять на ранг!

Неустойчивость ранга матрицы

Для любой матрицы A ранга r с r < \min(m, n) существует матрица B такая, что ее ранг равен \min(m, n) и

\Vert A - B \Vert = \epsilon.

Вопрос: Означает ли это, что численно ранг матрицы не имеет смысла? (То есть, малые возмущения приводят к полному рангу!)

Ответ: Нет. Мы должны найти матрицу B такую, что \|A-B\| \leq \epsilon и B имеет минимальный ранг. Поэтому мы можем вычислить ранг только с заданной точностью \epsilon. Одним из подходов к вычислению ранга матрицы r является SVD.

Аппроксимация низкого ранга

Важной задачей во многих приложениях является нахождение аппроксимации низкого ранга для заданной матрицы с заданной точностью \epsilon или рангом r.
Примеры: * анализ главных компонент * рекомендательные системы * метод наименьших квадратов * сжатие нейронных сетей

Эти задачи могут быть решены с помощью SVD.

Сингулярное разложение

Для вычисления аппроксимации низкого ранга нам необходимо вычислить сингулярное разложение (SVD).

Теорема Любая матрица A\in \mathbb{C}^{n\times m} может быть представлена как произведение трех матриц:

A = U \Sigma V^*,

где - U - унитарная матрица размера n \times K, - V - унитарная матрица размера m \times K, K = \min(m, n), - \Sigma - диагональная матрица с неотрицательными элементами \sigma_1 \geq \ldots, \geq \sigma_K на диагонали. - Более того, если \text{rank}(A) = r, то \sigma_{r+1} = \dots = \sigma_K = 0.

Доказательство

  • Матрица A^*A является эрмитовой, следовательно, диагонализируема в унитарном базисе (будет обсуждаться далее в курсе).
  • A^*A\geq0 (неотрицательно определена), поэтому собственные значения неотрицательны. Следовательно, существует унитарная матрица V = [v_1, \dots, v_n] такая, что

V^* A^* A V = \text{diag}(\sigma_1^2,\dots, \sigma_n^2), \quad \sigma_1\geq \sigma_2\geq \dots \geq \sigma_n.

Пусть \sigma_i = 0 для i>r, где r - некоторое целое число.
Пусть V_r= [v_1, \dots, v_r], \Sigma_r = \text{diag}(\sigma_1, \dots,\sigma_r). Следовательно

V^*_r A^* A V_r = \Sigma_r^2 \quad \Longrightarrow \quad (\Sigma_r^{-1} V_r^* A^*) (A V_r\Sigma_r^{-1} ) = I.

В результате, матрица U_r = A V_r\Sigma_r^{-1} удовлетворяет U_r^* U_r = I и, следовательно, имеет ортогональные столбцы.
Добавим к U_r любые ортогональные столбцы, которые ортогональны столбцам в U_r, и обозначим эту матрицу как U. Тогда

AV = U \begin{bmatrix} \Sigma_r & 0 \\ 0 & 0 \end{bmatrix}\quad \Longrightarrow \quad U^* A V = \begin{bmatrix}\Sigma_r & 0 \\ 0 & 0 \end{bmatrix}.

Поскольку умножение на невырожденные матрицы не меняет ранг A, мы имеем r = \text{rank}(A).

Следствие 1: A = \displaystyle{\sum_{\alpha=1}^r} \sigma_\alpha u_\alpha v_\alpha^* или поэлементно a_{ij} = \displaystyle{\sum_{\alpha=1}^r} \sigma_\alpha u_{i\alpha} \overline{v}_{j\alpha}

Следствие 2: \text{ker}(A) = \mathcal{L}\{v_{r+1},\dots,v_n\}

\text{im}(A) = \mathcal{L}\{u_{1},\dots,u_r\}

\text{ker}(A^*) = \mathcal{L}\{u_{r+1},\dots,u_n\}

\text{im}(A^*) = \mathcal{L}\{v_{1},\dots,v_r\}

Теорема Экарта-Янга

Наилучшее приближение низкого ранга может быть вычислено с помощью SVD.

Теорема: Пусть r < \text{rank}(A), A_r = U_r \Sigma_r V_r^*. Тогда

\min_{\text{rank}(B)=r} \|A - B\|_2 = \|A - A_r\|_2 = \sigma_{r+1}.

То же самое верно для \|\cdot\|_F, но \|A - A_r\|_F = \sqrt{\sigma_{r+1}^2 + \dots + \sigma_{\min (n,m)}^2}.

Доказательство

  • Поскольку \text{rank} (B) = r, то \text{dim}~\text{ker}~B = n-r.
  • Следовательно, существует z\not=0 такой, что z\in \text{ker}(B) \cap \mathcal{L}(v_1,\dots,v_{r+1}) (так как \text{dim}\{v_1,\dots,v_{r+1}\} = r+1).
  • Зафиксируем \|z\| = 1. Тогда,

\|A-B\|_2^2 \geq \|(A-B)z\|_2^2 = \|Az\|_2^2 = \| U\Sigma V^* z\|^2_2= \|\Sigma V^* z\|^2_2 = \sum_{i=1}^{n} \sigma_i^2 (v_i^*z)^2 =\sum_{i=1}^{r+1} \sigma_i^2 (v_i^*z)^2 \geq \sigma_{r+1}^2\sum_{i=1}^{r+1} (v_i^*z)^2 = \sigma_{r+1}^2

так как \sigma_1\geq \dots \geq \sigma_{r+1} и \sum_{i=1}^{r+1} (v_i^*z)^2 = \|V^*z\|_2^2 = \|z\|_2^2 = 1.

Основной результат о приближении низкого ранга

Следствие: вычисление наилучшего приближения ранга r эквивалентно установке \sigma_{r+1}= 0, \ldots, \sigma_K = 0. Ошибка

\min_{A_r} \Vert A - A_r \Vert_2 = \sigma_{r+1}, \quad \min_{A_r} \Vert A - A_r \Vert_F = \sqrt{\sigma_{r+1}^2 + \dots + \sigma_{K}^2}

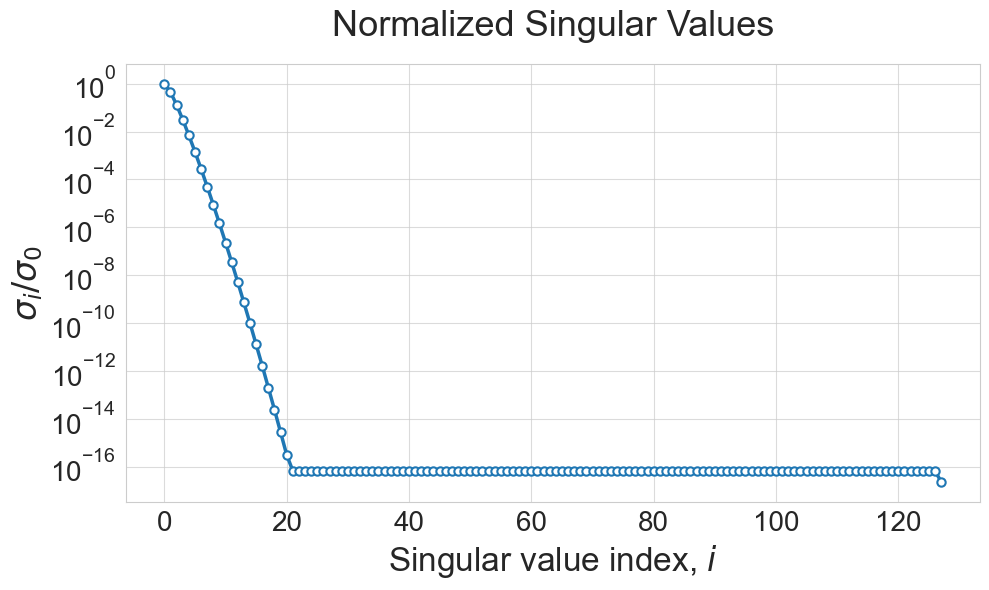

вот почему важно смотреть на скорость убывания сингулярных значений.

Вычисление SVD

  • Алгоритмы для вычисления SVD сложны и будут обсуждаться позже.

  • Но для численных расчетов мы уже можем использовать NumPy, JAX или PyTorch!

Вернемся к предыдущему примеру

#Computing matrix rank
import numpy as np
n = 50
a = np.ones((n, n))
print('Rank of the matrix:', np.linalg.matrix_rank(a))
b = a + 1e-5 * np.random.randn(*a.shape)
print('Rank of the matrix:', np.linalg.matrix_rank(b, tol=1e-7))
Rank of the matrix: 1
Rank of the matrix: 50
u, s, v = np.linalg.svd(b) #b = u@jnp.diag(s)@v
print(s/s[0])
print(s[1]/s[0])
r = 1
u1 = u[:, :r]
s1 = s[:r]
v1 = v[:r, :]
a1 = u1.dot(np.diag(s1).dot(v1))
print(np.linalg.norm(b - a1, 2)/s[0])
[1.00000000e+00 2.67591794e-06 2.56509433e-06 2.44789428e-06
 2.37455067e-06 2.29593994e-06 2.28815285e-06 2.23799065e-06
 2.05935979e-06 2.03632846e-06 1.99639422e-06 1.91341245e-06
 1.83976105e-06 1.81660880e-06 1.74749549e-06 1.73011845e-06
 1.64795628e-06 1.58936685e-06 1.52344312e-06 1.46849377e-06
 1.41976378e-06 1.36738146e-06 1.32423364e-06 1.25094325e-06
 1.20823796e-06 1.16024742e-06 1.08756172e-06 9.81247385e-07
 9.32616886e-07 9.20283514e-07 8.93963429e-07 8.53777806e-07
 8.01564035e-07 7.62399924e-07 7.12964817e-07 6.77836503e-07
 6.64178420e-07 5.63347485e-07 5.17310367e-07 4.72905832e-07
 4.24444379e-07 3.68835674e-07 3.07482216e-07 2.90162960e-07
 2.44707429e-07 2.04581052e-07 1.82253444e-07 8.90398610e-08
 7.58352672e-08 1.85055347e-08]
2.675917943198842e-06
2.6759179431971288e-06
%matplotlib inline
import numpy as np
import matplotlib.pyplot as plt
plt.rc("text", usetex=False)

n = 100
a = [[1.0/(i-j+0.5) for i in range(n)] for j in range(n)] #Hilbert matrix
da = np.array(a)
u, s, v = np.linalg.svd(a)
s - np.pi
#plt.semilogy(s/s[0])
#print(s[50] - np.pi)
#plt.plot(s[:30], 'x')
#s
#plt.ylabel(r"$\sigma_i / \sigma_0$", fontsize=24)
#plt.xlabel(r"Singular value index, $i$", fontsize=24)
# plt.grid(True)
# plt.xticks(fontsize=26)
# plt.yticks(fontsize=26)
# #We have very good low-rank approximation of it!
array([ 3.99680289e-15,  1.77635684e-15,  1.77635684e-15,  1.33226763e-15,
        1.33226763e-15,  1.33226763e-15,  1.33226763e-15,  1.33226763e-15,
        1.33226763e-15,  1.33226763e-15,  1.33226763e-15,  1.33226763e-15,
        1.33226763e-15,  1.33226763e-15,  1.33226763e-15,  1.33226763e-15,
        1.33226763e-15,  8.88178420e-16,  8.88178420e-16,  8.88178420e-16,
        8.88178420e-16,  8.88178420e-16,  8.88178420e-16,  8.88178420e-16,
        8.88178420e-16,  8.88178420e-16,  8.88178420e-16,  8.88178420e-16,
        8.88178420e-16,  8.88178420e-16,  8.88178420e-16,  8.88178420e-16,
        8.88178420e-16,  8.88178420e-16,  4.44089210e-16,  4.44089210e-16,
        4.44089210e-16,  4.44089210e-16,  4.44089210e-16,  4.44089210e-16,
        4.44089210e-16,  4.44089210e-16,  4.44089210e-16,  4.44089210e-16,
        4.44089210e-16,  4.44089210e-16,  4.44089210e-16,  4.44089210e-16,
        4.44089210e-16,  4.44089210e-16,  4.44089210e-16,  0.00000000e+00,
        0.00000000e+00,  0.00000000e+00,  0.00000000e+00,  0.00000000e+00,
        0.00000000e+00,  0.00000000e+00,  0.00000000e+00,  0.00000000e+00,
        0.00000000e+00,  0.00000000e+00,  0.00000000e+00, -4.44089210e-16,
       -4.44089210e-16, -4.44089210e-16, -4.44089210e-16, -4.44089210e-16,
       -4.44089210e-16, -4.44089210e-16, -4.44089210e-16, -4.44089210e-16,
       -4.44089210e-16, -4.44089210e-16, -4.44089210e-16, -4.44089210e-16,
       -4.44089210e-16, -4.44089210e-16, -1.33226763e-15, -1.33226763e-15,
       -1.77635684e-15, -4.44089210e-15, -6.08402217e-14, -5.76427794e-13,
       -5.26201305e-12, -4.61763960e-11, -3.89348109e-10, -3.15097903e-09,
       -2.44420360e-08, -1.81421391e-07, -1.28599019e-06, -8.68452531e-06,
       -5.57096630e-05, -3.38178667e-04, -1.93260882e-03, -1.03148256e-02,
       -5.06661203e-02, -2.21847627e-01, -8.08302651e-01, -2.19424535e+00])

Линейный факторный анализ и низкий ранг

Рассмотрим линейную факторную модель,

y = Ax,

где y - вектор длины n, а x - вектор длины r.
Данные организованы в виде выборок: мы наблюдаем векторы

y_1, \ldots, y_T,

но не знаем матрицу A, тогда факторная модель может быть записана как

Y = AX,

где Y имеет размер n \times T, A имеет размер n \times r и X имеет размер r \times T.

  • Это в точности модель ранга r: она говорит нам, что векторы лежат в малом подпространстве.
  • Мы также можем использовать SVD для восстановления этого подпространства (но не независимых компонент).
  • Анализ главных компонент может быть выполнен с помощью SVD, посмотрите реализацию в пакете sklearn.

Применения SVD

  • SVD чрезвычайно важен в вычислительной науке и инженерии.

  • Он имеет много названий: Анализ главных компонент, Правильное ортогональное разложение, Эмпирические ортогональные функции

  • Теперь мы рассмотрим сжатие плотных матриц и метод активных подпространств

Сжатие плотных матриц

Плотные матрицы обычно требуют хранения N^2 элементов. Аппроксимация ранга-r может уменьшить это число до \mathcal{O}(Nr)

import numpy as np
%matplotlib inline
import matplotlib.pyplot as plt
import seaborn as sns

# Set the style for a more beautiful plot
sns.set_style("whitegrid")
plt.figure(figsize=(10, 6))

# Generate the matrix
n = 256
a = [[1.0/(i - j + 0.5) for i in range(n)] for j in range(n)]
a = np.array(a)

# Compute SVD
u, s, v = np.linalg.svd(a[n//2:, :n//2])

# Plot singular values
plt.semilogy(s/s[0], linewidth=2.5, color='#1f77b4', marker='o', markersize=6,
             markerfacecolor='white', markeredgewidth=1.5, markeredgecolor='#1f77b4')

# Add labels and customize
plt.ylabel(r"$\sigma_i / \sigma_0$", fontsize=24)
plt.xlabel(r"Singular value index, $i$", fontsize=24)
plt.grid(True, alpha=0.7)
plt.xticks(fontsize=20)
plt.yticks(fontsize=20)

# Add title and improve appearance
plt.title("Normalized Singular Values", fontsize=26, pad=20)
plt.tight_layout()

# Add a box around the plot
plt.box(True)

Сжатие параметров в полносвязных нейронных сетях

  • Одним из основных строительных блоков современных глубоких нейронных сетей является полносвязный слой, также известный как линейный слой
  • Этот слой реализует действие линейной функции на входной вектор: f(x) = Wx + b, где W - обучаемая матрица, а b - обучаемый вектор смещения
  • И W, и b обновляются во время обучения сети в соответствии с некоторым методом оптимизации, например, SGD, Adam и т.д.
  • Однако хранение обученных оптимальных параметров (W и b) может быть непозволительно затратным, если вы хотите перенести вашу обученную сеть на устройство с ограниченной памятью
  • В качестве возможного решения вы можете сжать матрицы W_i из i-го линейного слоя с помощью усеченного SVD на основе сингулярных значений!
  • Что вы получаете после такой аппроксимации W?
    • эффективное использование памяти при хранении
    • более быстрый вывод
    • умеренное снижение точности при решении целевой задачи, например, классификации изображений

Take home message

  • Matrix rank definition
  • Skeleton approximation and dyadic representation of a rank-r matrix
  • Singular value decomposition and Eckart-Young theorem
  • Three applications of SVD (linear factor analysis, dense matrix compression, active subspaces).

Next lecture

  • Linear systems
  • Inverse matrix
  • Condition number
  • Linear least squares
  • Pseudoinverse
Questions?
from IPython.core.display import HTML
def css_styling():
    styles = open("../styles/custom.css", "r").read()
    return HTML(styles)
css_styling()
